उत्पाद विवरण

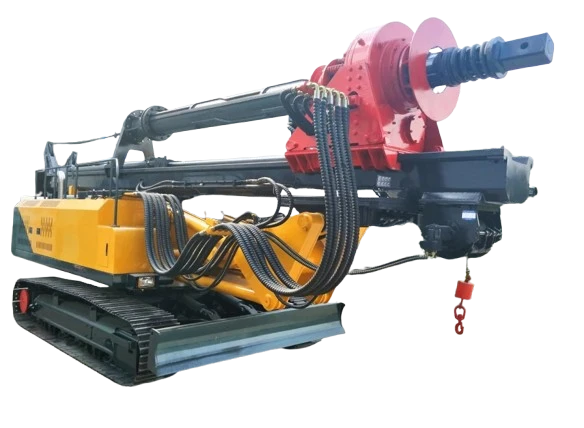

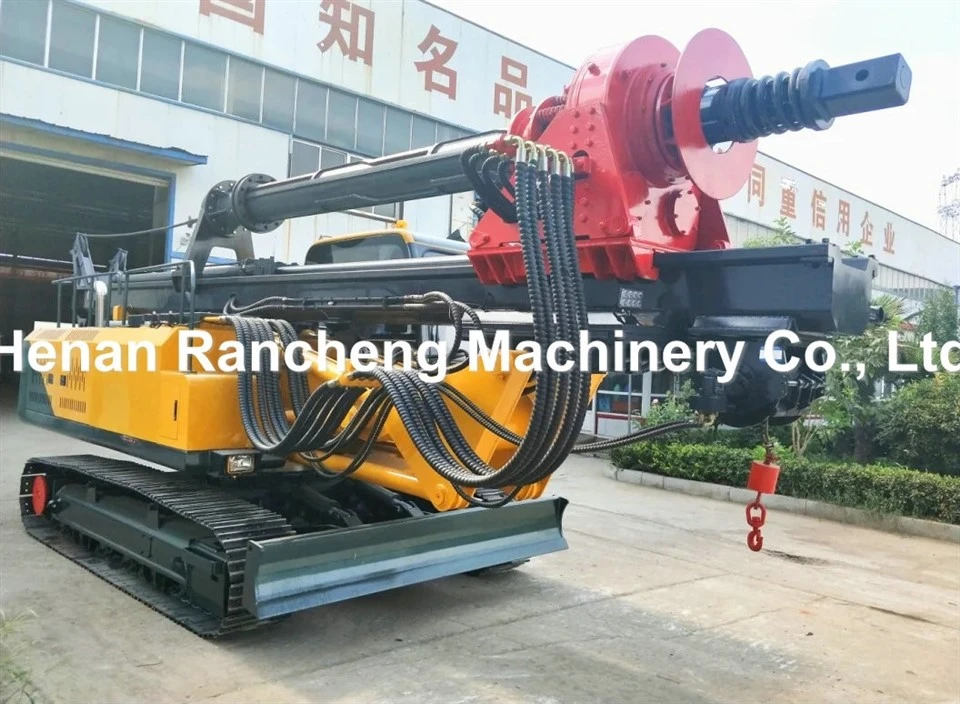

RCQ525 पाइलिंग ड्रिल रिग एक बहुमुखी नींव निर्माण मशीन है जिसे स्थिर प्रदर्शन, उच्च दक्षता और संचालन में आसानी के लिए डिज़ाइन किया गया है। Φ500-1500 मिमी के ड्रिलिंग व्यास और 25 मीटर की अधिकतम ड्रिलिंग गहराई के साथ, यह लगातार ड्रिलिंग सटीकता बनाए रखते हुए पाइलिंग अनुप्रयोगों की एक विस्तृत श्रृंखला की आवश्यकताओं को पूरा करता है।

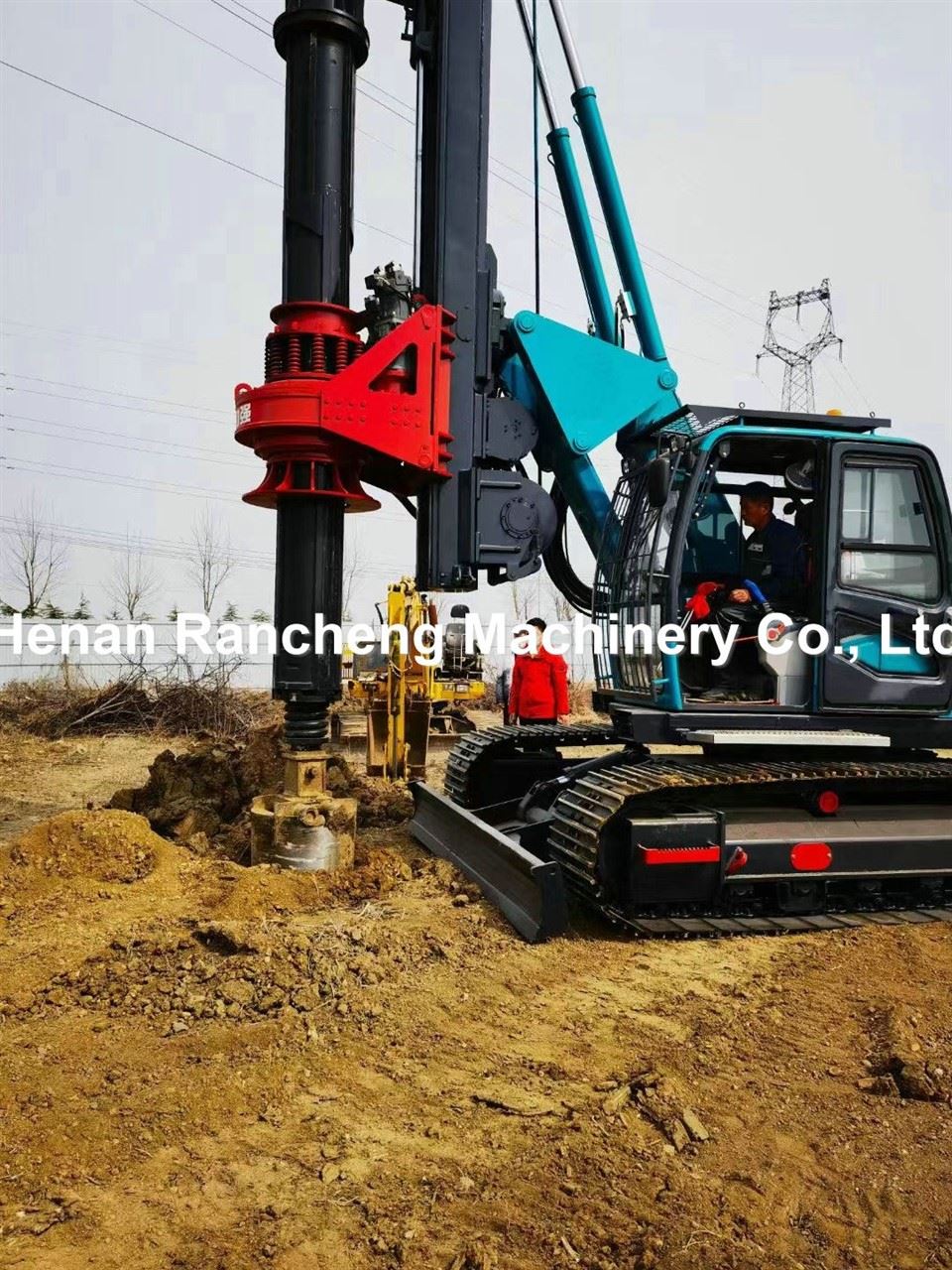

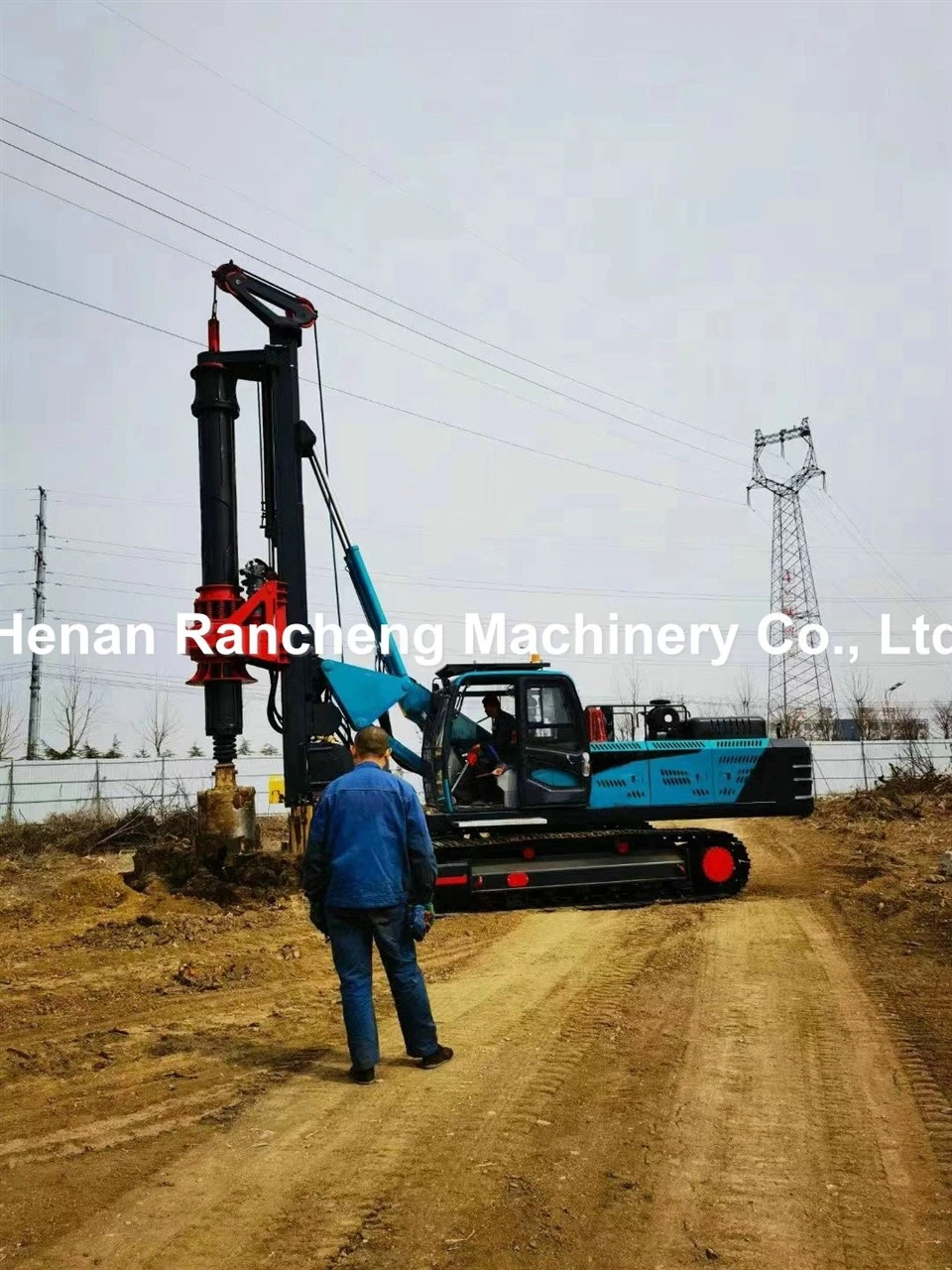

रिग रेत, मिट्टी, गाद और इसी तरह की मिट्टी की स्थितियों में विश्वसनीय रूप से काम करता है, जिससे तेज ड्रिलिंग गति, अच्छी गतिशीलता और कम पर्यावरणीय प्रभाव मिलता है। इसका उपयोग नगरपालिका इंजीनियरिंग, राजमार्ग और पुल निर्माण के साथ-साथ औद्योगिक और सिविल भवन परियोजनाओं में व्यापक रूप से किया जाता है, जिसमें जगह-जगह ढेर, डायाफ्राम दीवारें और नींव सुदृढीकरण कार्य शामिल हैं।
उत्पाद पैरामीटर
|
नमूना |
ढेर नींव के लिए RCQ525 ड्रिलिंग मशीन |
|
कार्य पद्धति |
हाइड्रोलिक तेल सिलेंडर का दबाव |
|
ड्रिलिंग व्यास |
Φ500-Φ1500मिमी |
|
ड्रिलिंग गहराई |
25m |
|
केली बार व्यास |
315 मिमी |
|
आयाम |
11000X2800X3450 मिमी |
|
कुल वजन |
25T |
|
पावरहेड अधिकतम आउटपुट टॉर्क |
120KN.m |
|
घूमने की गति |
10-50आरपीएम |
|
दबावयुक्त तेल सिलेंडर अधिकतम दबाव |
100KN |
|
दबावयुक्त तेल सिलेंडर अधिकतम उठाने वाला बल |
100KN |
|
दबावयुक्त तेल सिलेंडर अधिकतम स्ट्रोक |
2500 मिमी |
|
मुख्य चरखी अधिकतम उठाने वाला बल |
120KN |
|
मुख्य चरखी अधिकतम उठाने की गति |
70मी/मिनट |
|
तार रस्सी व्यास |
24 मिमी |
|
चरखी अधिकतम उठाने वाले बल की सहायता करना |
30KN |
|
चरखी अधिकतम उठाने की गति में सहायता करना |
50 मी/मिनट |
|
तार रस्सी व्यास |
12 मिमी |
|
मस्त पार्श्व झुकाव |
±4 डिग्री |
|
मस्त आगे की ओर झुकाव |
4 डिग्री |
|
अधिकतम कार्य दबाव |
28 एमपीए |
|
पायलट का दबाव |
3.5 एमपीए |
|
यात्रा की गति |
5 किमी/घंटा |
|
अधिकतम चढ़ाई कोण |
30 |
|
कार्यशील त्रिज्या |
4m |
|
डीजल इंजन की शक्ति |
150KW कमिंस, वॉटर कूलिंग, टर्बोचार्जर, |
उत्पाद सुविधाएँ
01
स्थिर संचालन और लंबी सेवा जीवन
एकल {{0}परत लंबी {{1}ड्रम मुख्य चरखी पूरी ड्रिलिंग गहराई से मेल खाती है, तार रस्सी के घिसाव को कम करती है और स्थायित्व में सुधार करती है। सुचारू रोटेशन और मजबूत यात्रा क्षमता जटिल कामकाजी परिस्थितियों में स्थिर संचालन सुनिश्चित करती है।
02
सरल नियंत्रण और ऑपरेटर आराम
एक उन्नत एकीकृत नियंत्रण हैंडल कई कार्यों को एक ही इंटरफ़ेस में जोड़ता है, जिससे सहज संचालन, तेज़ प्रशिक्षण और लंबे समय तक काम करने के दौरान ऑपरेटर की थकान कम हो जाती है।
03
उच्च दक्षता और कम चक्र समय
पावरहेड उच्च घूर्णी गति और कुशल मृदा निर्वहन प्रदान करता है। मुख्य चरखी को तेजी से ऊपर उठाने और नीचे करने के साथ, यह प्रति छेद ड्रिलिंग समय को काफी कम कर देता है और समग्र निर्माण दक्षता में सुधार करता है।
04
मजबूत रॉक ड्रिलिंग क्षमता
उच्च टॉर्क आउटपुट और बिना उठाए स्थिर दबाव कठोर चट्टान संरचनाओं में प्रभावी ड्रिलिंग को सक्षम बनाता है, जिससे भूगर्भीय परिस्थितियों की मांग के तहत विश्वसनीय प्रदर्शन सुनिश्चित होता है।
05
सुविधाजनक रखरखाव और कम लागत

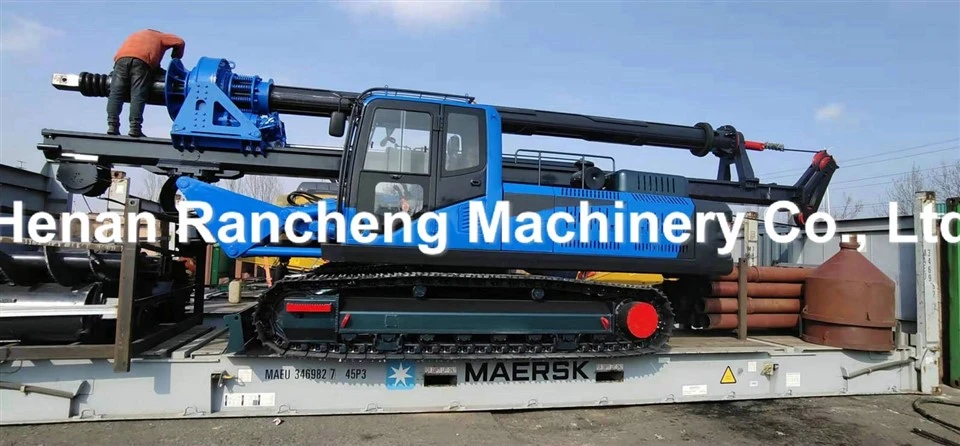

एक केंद्रीकृत स्नेहन प्रणाली दैनिक रखरखाव को सरल बनाती है। कॉम्पैक्ट लेआउट परिवहन और साइट पोजिशनिंग की सुविधा भी देता है, जिससे डाउनटाइम और परिचालन लागत कम हो जाती है।
प्रमाणपत्र
ड्रिलिंग नोट्स
01. ढेर की ऊर्ध्वाधरता सुनिश्चित करने के लिए मिट्टी की परतों में छेद की ऊर्ध्वाधरता और सटीक स्टील आवरण की स्थापना महत्वपूर्ण है।
02. पोजीशनिंग के लिए कंक्रीट और स्टील केसिंग का उचित उपयोग रिग सेटअप समय को कम कर सकता है और दक्षता में सुधार कर सकता है।
03. नरम मिट्टी और नरम चट्टान के लिए, एक {{1}पास ड्रिलिंग के लिए रोटरी बाल्टी का उपयोग करें; कठोर चट्टान के लिए, पहले एक सर्पिल बिट के साथ एक पायलट छेद ड्रिल करें, फिर इसे एक रोटरी बाल्टी के साथ विस्तारित करें।
