सामान्य विवरण
RCJ800C डायमंड कोर ड्रिलिंग रिग हार्ड रॉक ड्रिलिंग के लिए एक शक्तिशाली उपकरण है। पूर्ण हाइड्रोलिक ड्राइव और उन्नत पावर हेड तकनीक मजबूत शक्ति और लचीली रोटेशन गति प्रदान करती है। दो-स्पीड फ़ीड और अनुवाद अनुवाद तंत्र ऑपरेशन की स्थिरता और विश्वसनीयता सुनिश्चित करता है। ड्रिलिंग टॉवर के उठाने और स्लाइडिंग डिजाइन ड्रिलिंग कोण को स्वतंत्र रूप से समायोजित करने की अनुमति देता है। लोड-संवेदनशील हाइड्रोलिक सिस्टम ऑपरेटिंग दक्षता और टोक़ आउटपुट में सुधार करता है।
कोर ड्रिलिंग एक ड्रिलिंग विधि है जो भूमिगत भूवैज्ञानिक स्थितियों पर शोध करने के लिए ड्रिलिंग प्रक्रिया के दौरान कोर निकालती है। RCJ800C डायमंड कोर ड्रिलिंग रिग हाइड्रोलिक क्लैंप, लेवलिंग लेस, और टेलीस्कोपिक डेरिक से सुसज्जित है ताकि तेजी से स्थिति और सुरक्षित ड्रिलिंग संचालन प्राप्त किया जा सके। वायरलेस रिमोट कंट्रोल क्रॉलर चेसिस डायमंड कोर ड्रिलिंग रिग को ऑपरेटर सुरक्षा सुनिश्चित करने के लिए जटिल इलाके में लचीले ढंग से संचालित करने की अनुमति देता है।
तकनीकी मापदंड
|
नमूना |
RCJ800C डायमंड कोर ड्रिलिंग रिग |
|
|
कामकाजी स्तर |
ढीली मिट्टी की परत और बिस्तर रॉक (कठोरता: F6 ~ 20) |
|
|
ड्रिलिंग क्षमता |
बीटीडब्ल्यू (एम) |
1200 |
|
एनटीडब्ल्यू (एम) |
1000 |
|
|
एचटीडब्ल्यू (एम) |
800 |
|
|
पीक्यू (एम) |
600 |
|
|
हाइड्रोलिक प्रणाली |
रेटेड दबाव (एमपीए) |
32+16 |
|
कूलिंग वे |
द्वितीयक वायु शीतलन प्लस प्राथमिक पानी शीतलन |
|
|
शक्ति |
डीजल इंजन मॉडल |
युचाई इंजन 6 सिलेंडर 92kW |
|
मूल्यांकित शक्ति |
92KW |
|
|
मूल्याँकन की गति |
2200RPM |
|
|
रोटरी हेड |
मैक्स टॉर्क |
1800N.m |
|
अधिकतम रोटरी गति |
1400RPM |
|
|
आड्सिंग स्ट्रोक |
3.5m |
|
|
उठाने का बल |
300KN |
|
|
भोजन -शक्ति |
150kn |
|
|
वायरलाइन हाइड्रोलिक चरखी |
रस्सी क्षमता |
1000m |
|
क्षमता |
उठाने का बल |
5T |
|
उठाने की गति |
110 मीटर/मिनट |
|
|
रस्सी व्यास |
5 मिमी |
|
|
मस्त |
पूर्ण ऊंचाई |
7.9m |
|
ड्रिलिंग कोण |
0-90 डिग्री |
|
|
स्लिप स्ट्रोक |
1200 मिमी |
|
|
हाइड्रोलिक (हाइड्रोलिक) |
होल 130 मिमी |
|
|
गदली पंप (हाइड्रोलिक) |
नमूना |
BW160/10 |
|
प्रकार |
क्षैतिज तीन सिलेंडर सिंगल एक्टिंग पिस्टन पंप |
|
|
सिलिंडर व्यास |
70 मिमी |
|
|
आघात |
70 मिमी |
|
|
पंप गति (समय/मिनट) |
200 |
|
|
प्रवाह (एल/मिनट) |
160 |
|
|
दबाव (एमपीए |
2.5 |
|
|
आउटलेट पाइप व्यास |
32 मिमी |
|
|
इनलेट पाइप व्यास |
51 मिमी |
|
|
क्रॉलर चेसिस |
पैदल चलने की गति |
0-2 किमी/एच |
|
चढ़ाई कोण |
25 डिग्री -30 डिग्री |
|
|
आयाम |
परिवहन |
5600*2000*2400 मिमी |
|
वज़न |
6800 किलोग्राम |
|
महत्वपूर्ण लाभ
RCJ800C डायमंड कोर ड्रिलिंग रिग पूर्ण हाइड्रोलिक ड्राइव को अपनाता है, जो ड्रिलिंग दक्षता में सुधार करता है, और डायमंड वायर ड्रिलिंग तकनीक और अधिक ड्रिलिंग गति का अनुकूलन करती है। उपकरण एक 3- मीटर-लम्बी पाइप पोल और एक मजबूत स्टील क्रॉलर चेसिस से लैस है, जो जटिल इलाके में इसकी गतिशीलता और परिवहन सुविधा को बढ़ाता है। एक 92kW 6- सिलेंडर युचाई इंजन ड्रिलिंग रिग के लिए प्रचुर मात्रा में बिजली स्रोत प्रदान करता है। 1400 आरपीएम तक की रोटेशन गति रॉक संरचनाओं में जल्दी से ड्रिल करने की ड्रिलिंग रिग की क्षमता सुनिश्चित करती है।

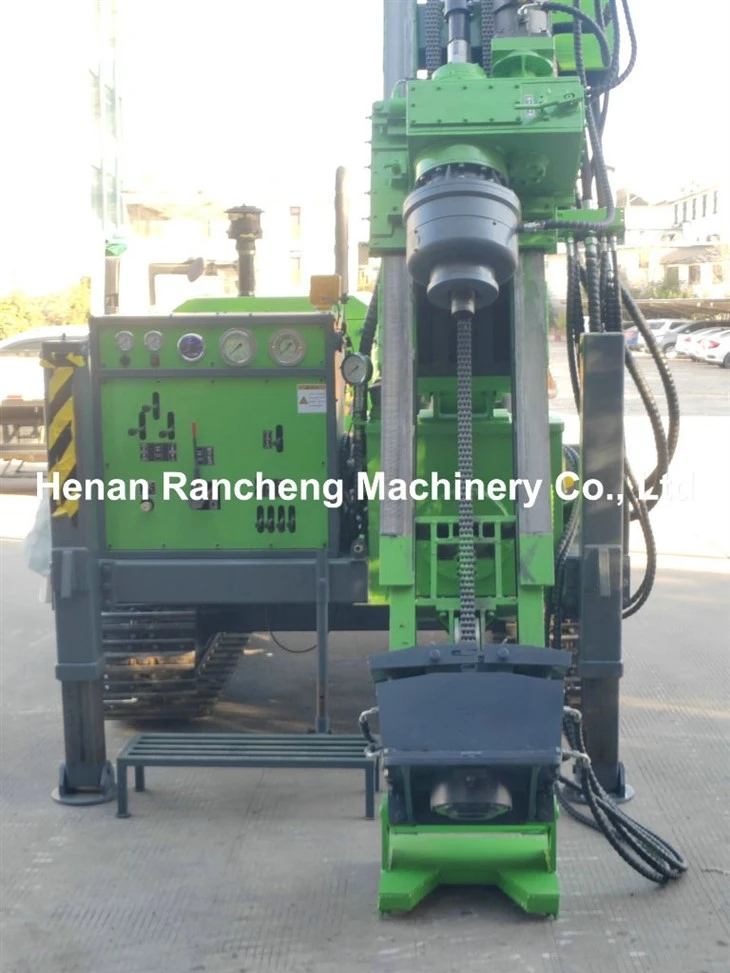

RCJ800C डायमंड कोर ड्रिलिंग रिग
भूवैज्ञानिक कोर ड्रिलिंग रिग्स का प्रदर्शन कई प्रमुख प्रौद्योगिकियों पर निर्भर करता है, और RCJ800C का इन प्रौद्योगिकियों में उत्कृष्ट प्रदर्शन है, जो विभिन्न भूवैज्ञानिक अन्वेषण कार्य के लिए विश्वसनीय गारंटी प्रदान करता है।
प्रमुख प्रौद्योगिकी
ड्रिल रॉड डिजाइन
ड्रिल रॉड ड्रिलिंग रिग का एक मौलिक घटक है। RCJ800C ड्रिल रॉड ड्रिलिंग प्रक्रिया के दौरान विभिन्न भारों को संभालने के लिए इष्टतम शक्ति और कठोरता के साथ बनाया गया है। इसके अतिरिक्त, डिज़ाइन लागत को कम करते हुए उच्च परिचालन दक्षता सुनिश्चित करते हुए, दोनों डेडवेट कमी और परिवहन में आसानी को प्राथमिकता देता है।
बिट चयन
सफल ड्रिलिंग संचालन के लिए सही ड्रिल बिट चुनना महत्वपूर्ण है। RCJ800C विभिन्न भूवैज्ञानिक स्थितियों के साथ संगत है, जिसमें ढीली मिट्टी और बेडरॉक (कठोरता f 6 - 20) शामिल हैं। विशिष्ट स्ट्रैट के आधार पर उपयुक्त ड्रिल बिट का चयन करके, उपयोगकर्ता ड्रिलिंग गति में सुधार कर सकते हैं और उच्च कोर नमूना गुणवत्ता प्राप्त कर सकते हैं।
संचलन तंत्र अनुकूलन
RCJ800C में एक अनुकूलित परिसंचरण प्रणाली है। यह BW160/10 मड पंप, एक क्षैतिज तीन-सिलेंडर पारस्परिक पिस्टन पंप से सुसज्जित है। प्रमुख पैरामीटर, जैसे कि 70 मिमी सिलेंडर व्यास, 70 मिमी स्ट्रोक, और 200 स्ट्रोक प्रति मिनट, फ्लशिंग दक्षता और रॉक कटिंग को हटाने को बढ़ाते हैं। यह ऊर्जा दक्षता में सुधार, पर्यावरणीय प्रभाव को कम करने और कार्य सुरक्षा को बढ़ाने के दौरान ड्रिल बिट जामिंग और बोरहोल पतन के जोखिम को कम करता है।
ड्रिलिंग प्रक्रिया नियंत्रण
कोर नमूनों की अखंडता और सटीकता को बनाए रखने के लिए प्रभावी ड्रिलिंग प्रक्रिया नियंत्रण महत्वपूर्ण है। RCJ800C के साथ, ड्रिलिंग मापदंडों की वास्तविक समय की निगरानी, कोर सैंपलिंग, और ड्रिलिंग पथ नियंत्रण मुद्दों की तत्काल पहचान और समाधान को सक्षम करता है।
आवेदन
कोर नमूनों का चयन एक बहुत ही महत्वपूर्ण कार्य है। कोर को सीधे देखने के अलावा, कोर सैंपलिंग की महत्वपूर्ण सामग्री रॉक भौतिक गुणों, कार्बनिक भू -रासायनिक विशेषताओं, तेल संतृप्ति आदि को कोर नमूनों के विश्लेषण के माध्यम से निर्धारित करना है। RCJ800C डायमंड कोर ड्रिलिंग रिग मुख्य रूप से धातु और गैर-धातु ठोस खनिज अन्वेषण के लिए उपयोग किया जाता है, और इसका उपयोग इंजीनियरिंग भूवैज्ञानिक अन्वेषण, हाइड्रोलॉजिकल सर्वे, तेल और गैस क्षेत्र सर्वेक्षण और अन्वेषण, और पानी की अच्छी तरह से ड्रिलिंग के लिए भी किया जा सकता है।
